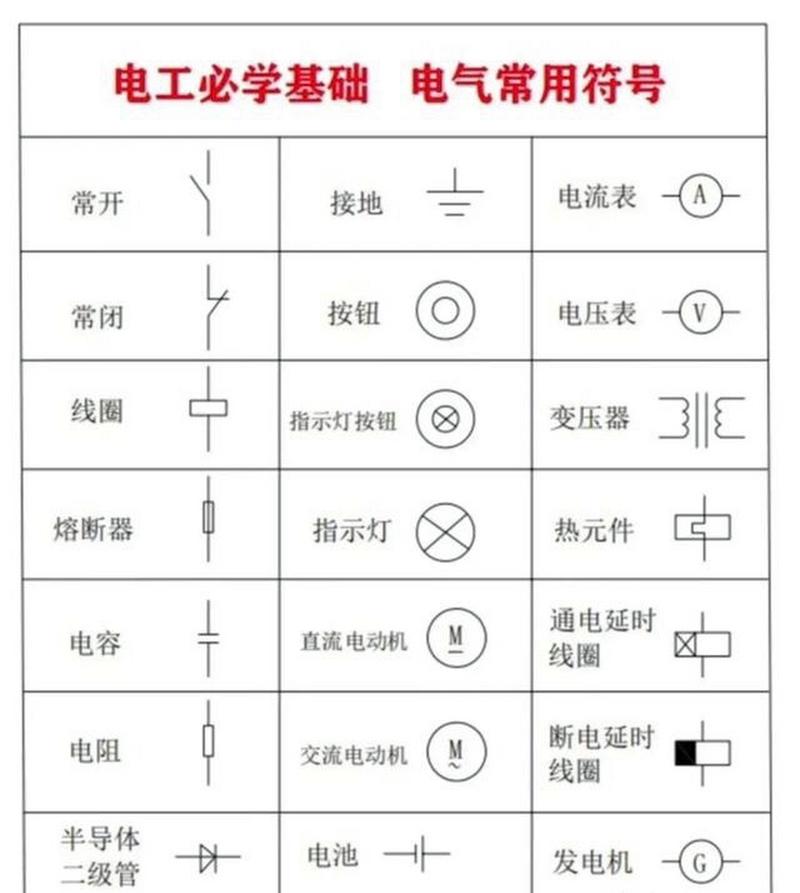

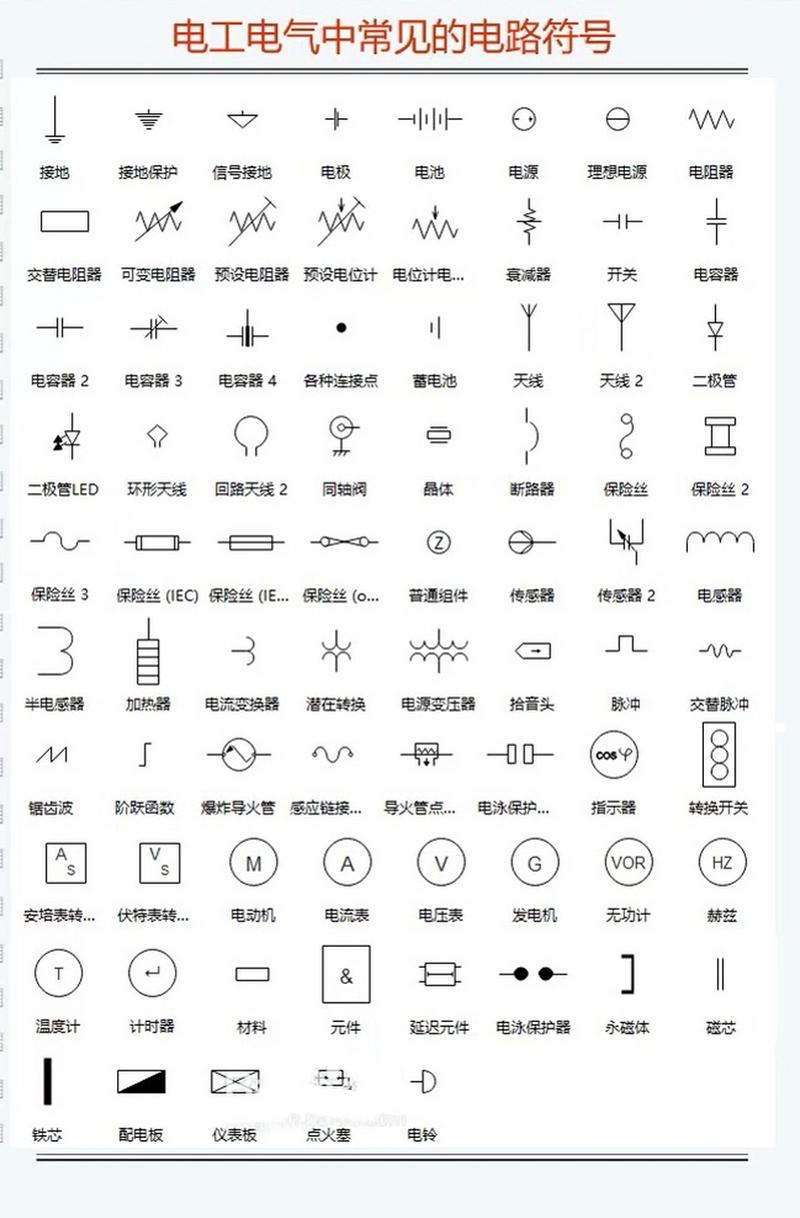

谁能告诉我电工的常用符号?

在学习电工基础知识时，您需要了解以下符号： L - 表示火线（通常用红色导线表示）。 N - 代表零线（通常用蓝色导线表示）。 PE - 指地线（通常用黄绿双色导线表示）。 AC - 代表交流电。 DC - 表示直流电。 NO - 常开，指开关在正常状态下断开。

电工最常见电路符号 电流表（PA）：用于测量电路中的电流。 电压表（PV）：用于测量电路中的电压。 有功电度表（PJ）：用于测量有功电能消耗。 无功电度表（PJR）：用于测量无功电能消耗。 频率表（PF）：用于测量电源的频率。 相位表（PPA）：用于测量电路中的相位。

谁能告诉我电工的常用符号：电气设备常用基本文字符号 国标GB7159-87《电气技术中的文字符号制定通则》规定 文字符号的组成：文字分为基本文字符号（单子母或双字母）和辅助文字符号。基本文字符号：电气图，也称电气控制系统图。

BAT+和BAT-是什么符号啊?

开关上的BAT+、BAT-分别代表电池的正极和负极。在电子设备中，BAT+和BAT-是常见的标记，用以指示电池的正负极连接点。这对于设备的正确接线和安全运行至关重要。BAT+代表电池正极，即电流流出的方向；而BAT-则代表电池负极，是电流流入的方向。正确连接正负极是保障电路正常工作和设备安全的关键。

最后，BAT标记代表电池，这是一个简化的符号，全称为Battery。其中，BAT+表示电池的正极，而BAT-则表示电池的负极，这两者是电池供电系统中的关键连接点。理解这些符号对于正确接线和操作电路至关重要，确保了设备的正常运行和安全使用。

BAT+ 是接【电源正极】。BAT- 是接【电源负极】。这是连接直流电源的端子。BAT是电池的前三个字母，后面的符号代表电池极性。

VBAT： BAT是电池的简称，代表电池电压。系统供电、芯片核心电压和借鉴电压同样重要：1 VSYS： 系统供电，如MTK平台方案中的供电标识。1 VCORE： CORE代表核心，指CPU或GPU的核电压。1 VREF： 作为借鉴，如ADC内部的借鉴电压。

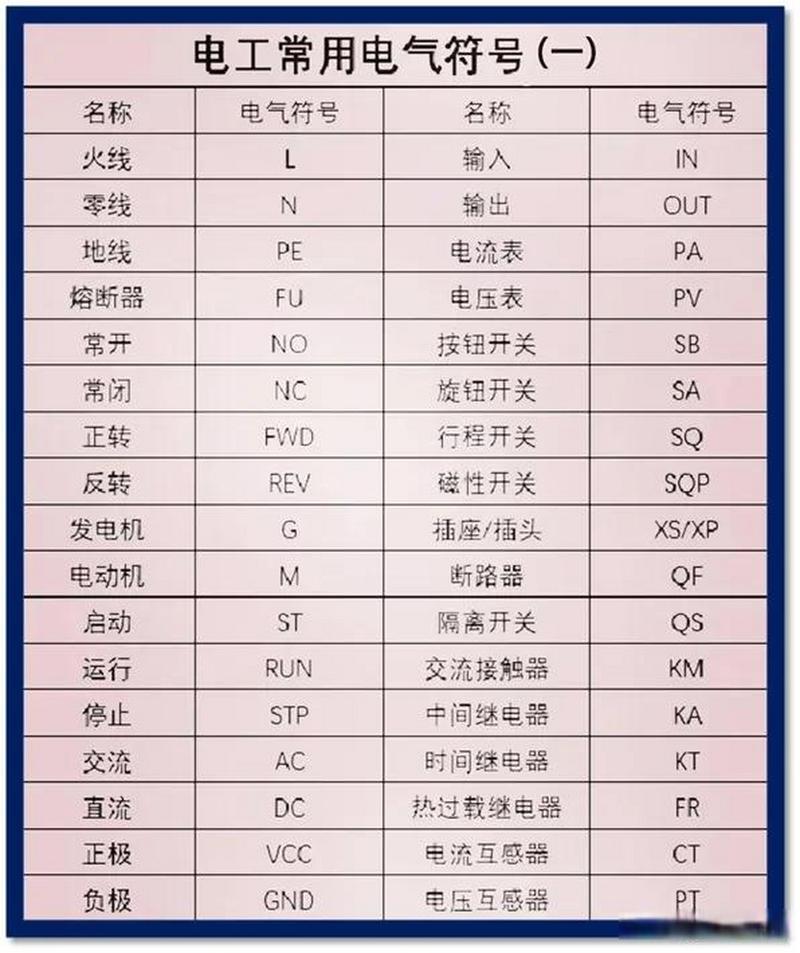

电工常用符号用什么字母表示?

L - 表示火线（通常用红色导线表示）。 N - 代表零线（通常用蓝色导线表示）。 PE - 指地线（通常用黄绿双色导线表示）。 AC - 代表交流电。 DC - 表示直流电。 NO - 常开，指开关在正常状态下断开。 NC - 常闭，指开关在正常状态下闭合。 QS - 隔离开关。

负载：电阻R、电感L、电容C。 电源：E。 接地：PE。 开关：SA。 电动机：M。 发电机：G。 变压器：T。 电流表：PA。 电压表：PV。 有功电度表：PJ。1 指示灯：HL。1 插头：XP。1 插座：XS。1 端子板：XT。1 熔断器：FU。1 限位开关：SQ。

个常用的电工符号包括：U、I、R、C、L、AC、DC、FU、M、G。U代表电压，是描述电场对电荷的作用力的物理量，单位是伏特。I代表电流，即电荷流动的量度，单位是安培。R代表电阻，表示物质阻碍电流流动的特性，单位是欧姆。C代表电容，描述电场存储电荷能力的量，单位是法拉。

在中国大陆地区，字母L代表火线，L是英文单词LINE的简写，线为红色；字母N代表零线，是英文单词NEUTRAL的简写，线颜色是蓝色；还有一条黄绿相间（俗称花线）表示地线，用PE表示。

为什么、L代表零线,N代表火线?

大陆普遍用红色表示L 英文简写L（LIVE）线，也就是火线；蓝色代表N（NEUTRAL）线，也就是零线；黄绿相间（俗称花线）表示地线（E线）。

电线的L和N分别代表火线和零线。L是火线（标志字母为“L”Live Wire），N是零线（标志字母为“N”Neutral wire）。照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线对地电压为220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。

电路图中的“N”代表零线，“L”代表火线。照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线对地电压为220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。

在电线的标志中，l代表的就是火线，一般用红色表示，而n代表的就是零线，一般是蓝色的。这也是为了更好区分火线和零线，为了避免接线的时候出现失误，将两个电线搞混。但是更专业的区分方法应该使用电笔或者万用表，才会更加准确和保险。

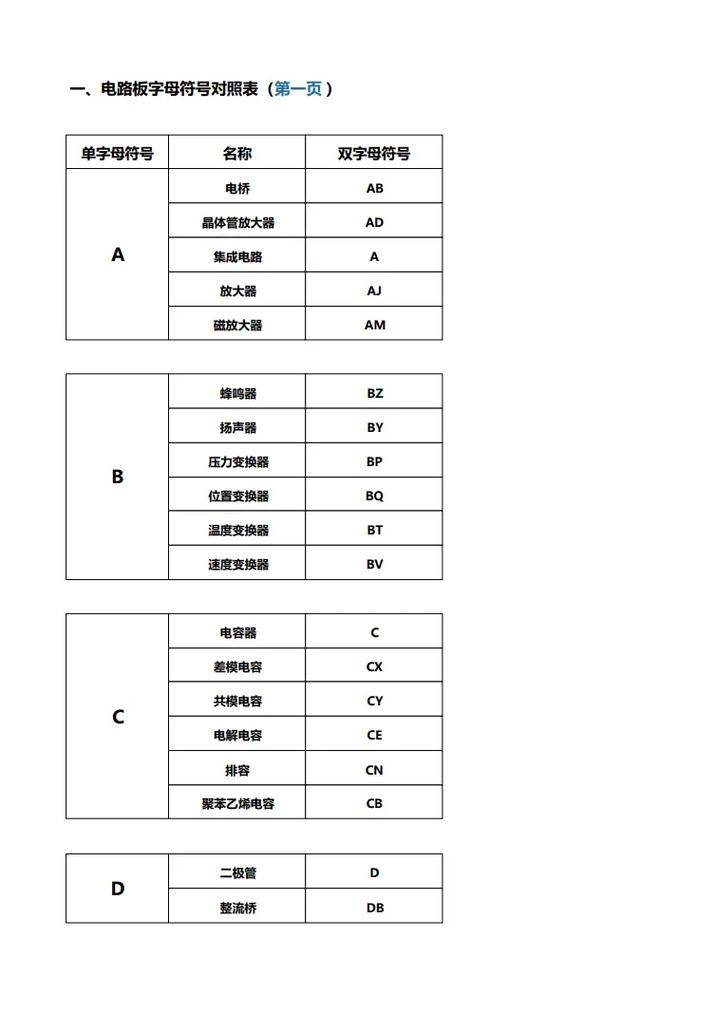

电路板中有很多符号,它们都代表什么呀?

〖One〗、电路板中有很多符号，它们都代表：电阻在电路中用“R”加数字表示。电容在电路中一般用“C”加数字表示。晶体二极管在电路中常用“D”加数字表示。

〖Two〗、L代表灯，也可以表示长度左。M代表电动机或者兆，M = 直流电 正极输出， M- = 直流电 负极输入；S表示开关也可以指示导电性。SW表示电路板类型或档位开关。

〖Three〗、C1 代表电容。 U1 代表集成块。 R2 代表电阻。 GND 代表地线。 J 代表跳线。 D1 代表二极管。 Q2 代表三极管。 PC 通常指个人电脑或专用集成块。 PL 可能用来表示变频器、寄存器或输入控制器，有时也用于指代电路板。

〖Four〗、D表示二极管，C表示电容，R表示电阻，Q这个不太规范，一般表示三极管，有时也表示场效应管，J通常表示继电器，IC是集成电路。

〖Five〗、Q表示晶体三极管、U表示IC（集成电路）、Z表示稳压二极管、V代表晶体管，二极管三极管之类 数字如“1”表示主板电路电路板上的各类符号的意思：主板上的电阻，一般情况下，第一个字母标识器件类别：主板上的变压器，“2”表示电源电路等等：晶体三极管：发射极，这是由电路设计者自行确定的，序号为17，C。

电工符号字母表示

各个字母代表如下：1。火线：L，是Live的缩写；零线：N，是英文Null的缩写；地线：E，是英文Earth的缩写。

在学习电工基础知识时，您需要了解以下符号： L - 表示火线（通常用红色导线表示）。 N - 代表零线（通常用蓝色导线表示）。 PE - 指地线（通常用黄绿双色导线表示）。 AC - 代表交流电。 DC - 表示直流电。 NO - 常开，指开关在正常状态下断开。

电阻——R：代表电阻器，其电阻值通常与温度、材料、长度和横截面积有关。根据欧姆定律，电阻R等于电压U与电流I的比值，单位为欧姆（Ω）。 电容——C：表示电容器，它是储存电荷的能力，单位为法拉（F）。

个常用的电工符号包括：U、I、R、C、L、AC、DC、FU、M、G。U代表电压，是描述电场对电荷的作用力的物理量，单位是伏特。I代表电流，即电荷流动的量度，单位是安培。R代表电阻，表示物质阻碍电流流动的特性，单位是欧姆。C代表电容，描述电场存储电荷能力的量，单位是法拉。

在中国大陆地区，字母L代表火线，L是英文单词LINE的简写，线为红色；字母N代表零线，是英文单词NEUTRAL的简写，线颜色是蓝色；还有一条黄绿相间（俗称花线）表示地线，用PE表示。
